XQ-C65LS-63系列

  • XQC65Ls-63/2P 系列智慧小型漏电断路器

    实时监测线路数据，故障预警与报警

    通过能耗分析与科学计划降低能源成本

    远程控制

    本产品适用于户内，交流50Hz，额定电压220V，额定电流不超过63A 的建筑物及类似场所的工业、商业、民用建筑及基础设施等领域低压终端配电提供隔离保护，亦可用于不频繁的通断操作。

技术参数

  • 产品选型

      企业代号 设计序号 智慧型 壳架等级电流 极数 脱扣类型 额定电流流
      XQ 65 L 63 2P C 32
            63:63A 2P:2P C:C型 6:6A
                D:D型 16:16A
                  32:32A
                  40:40A
                  63:63A

      备注:整定电流:如选用额定电流为50A的产品，其产品整定电流可设定在1~50A的范围内。

  • 主要技术参数

      项目 参数
      极数 2P
      功能 计量统计/ 过载保护/ 过欠压保护/ 远程分合闸/ 手自一体重合闸
      壳架等级额定电流值 63A
      额定工作电压 AC230V
      额定电流 16A,32A,63A
      瞬时脱扣类型 C、D
      额定短路分断能力 6000A
      机械寿命 10000次
      电气寿命 6000次

  • 适用工作环境及安装条件

      项目 参数
      防护等级 IP20
      接线能力 1 ~ 35mm²
      使用环境温度 -5℃ ~ 40℃
      抗湿热性 2 类
      海拔 ≤ 2000m
      污染等级 2
      安装环境 无显著冲击和震动的地方
      安装类别 Ⅲ
      安装方式 DIN 标准导轨

  • 表1

      额定电流In（A） 1~6 10 16、20 25 32 40、50 63
      铜导线标称截面积（mm²） 1 1.5 2.5 4 6 10 16

  • 产品主要功能

      本地漏电自检 手动按键自检功能
      手机操作漏电自检 手机操作漏电自检
      漏电自动自检 设置自动自检
      自动送电 排除故障自动送电
      电压电流检测 可实时查询
      功率限定 达到要求功率断电
      短路保护 5-10 倍额定电流，0.04 秒断路保护
      过载过流保护 超过额定电流、额定负载断电保护
      欠压保护 电压低于180V 报警，170 断电
      过压保护 电压高于260 报警，270 断电
      过温保护 温度超过70℃报警，超过90℃断电
      本地手动推杆 控制通断
      本地电动控制 控制通断
      远程手机控制 控制通断
      安全信息记录 用电故障或检测记录
      手机APP 管理 用户用电与能耗管理
      电量 电量统计
      平台集中管理 智慧用电管理与安全监管平台集中统计分析

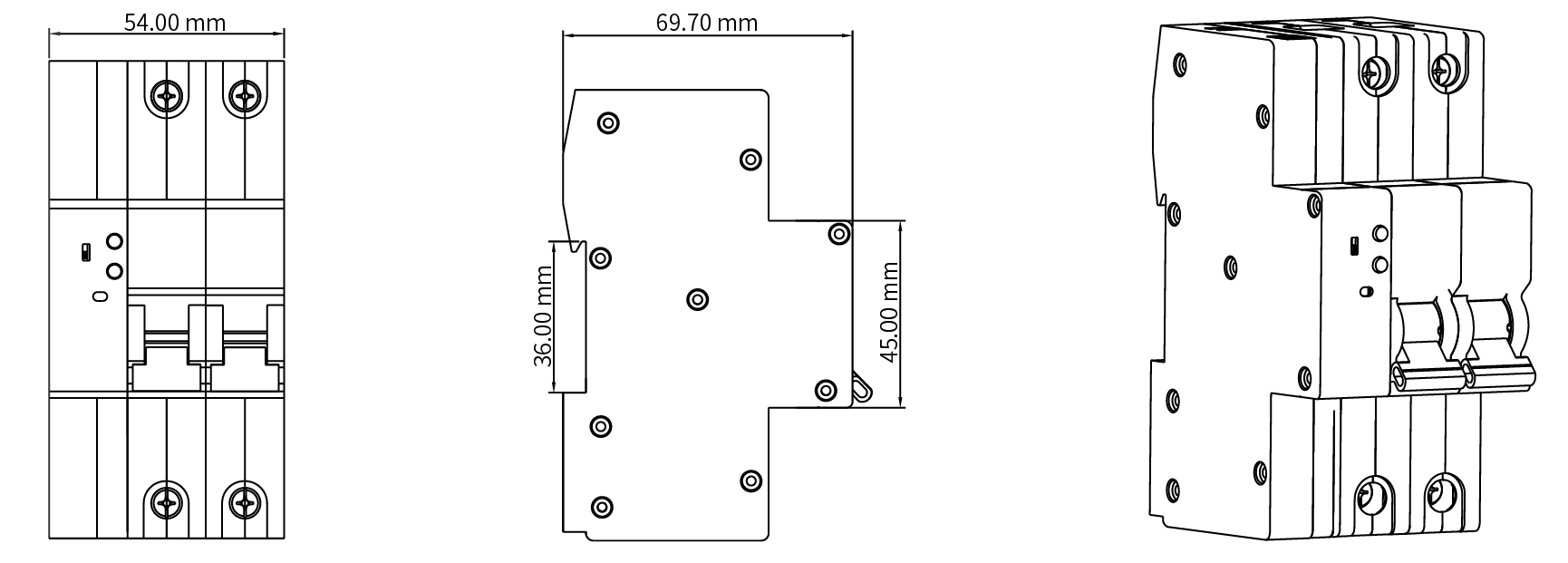

  • 产品尺寸
