XQ-C65LS-63系列

•

• XQC65Ls-63/4P 系列智慧小型断路器



  实时监测线路数据，故障预警与报警



  通过能耗分析与科学计划降低能源成本



  远程控制

  本产品适用于户内，交流50Hz，额定电压220V，额定电流不超过63A 的建筑物及类似场所的工业、商业、民用建筑及基础设施等领域低压终端配电提供隔离保护，亦可用于不频繁的通断操作。

技术参数

•

  产品选型

  企业代号	设计序号	智慧型	壳架等级电流	极数	脱扣类型	额定电流流
  XQ	65	S	63	4P	C	32
  			63:63A	4P:4P	C:C型	6:6A
  					D:D型	16:16A
  						32:32A
  						40:40A
  						63:63A

  备注:整定电流:如选用额定电流为50A的产品，其产品整定电流可设定在1~50A的范围内。

•

  主要技术参数

  项目	参数
  极数	4P
  功能	计量统计/ 过载保护/ 过欠压保护/ 远程分合闸/ 手自一体重合闸
  壳架等级额定电流值	63A
  额定工作电压	AC400V
  额定电流	16A,32A,63A
  瞬时脱扣类型	C、D
  额定短路分断能力	6000A
  机械寿命	10000次
  电气寿命	6000次

•

  适用工作环境及安装条件

  项目	参数
  防护等级	IP20
  接线能力	1 ~ 35mm²
  使用环境温度	-5℃ ~ 40℃
  抗湿热性	2 类
  海拔	≤ 2000m
  污染等级	2
  安装环境	无显著冲击和震动的地方
  安装类别	Ⅲ
  安装方式	DIN 标准导轨

•

  表1

  额定电流In（A）	1~6	10	16、20	25	32	40、50	63
  铜导线标称截面积（mm²）	1	1.5	2.5	4	6	10	16

•

  产品主要功能

  本地漏电自检	手动按键自检功能
  手机操作漏电自检	手机操作漏电自检
  漏电自动自检	设置自动自检
  自动送电	排除故障自动送电
  电压电流检测	可实时查询
  功率限定	达到要求功率断电
  短路保护	5-10 倍额定电流，0.04 秒断路保护
  过载过流保护	超过额定电流、额定负载断电保护
  欠压保护	电压低于180V 报警，170 断电
  过压保护	电压高于260 报警，270 断电
  过温保护	温度超过70℃报警，超过90℃断电
  本地手动推杆	控制通断
  本地电动控制	控制通断
  远程手机控制	控制通断
  安全信息记录	用电故障或检测记录
  手机APP 管理	用户用电与能耗管理
  电量	电量统计
  平台集中管理	智慧用电管理与安全监管平台集中统计分析

•

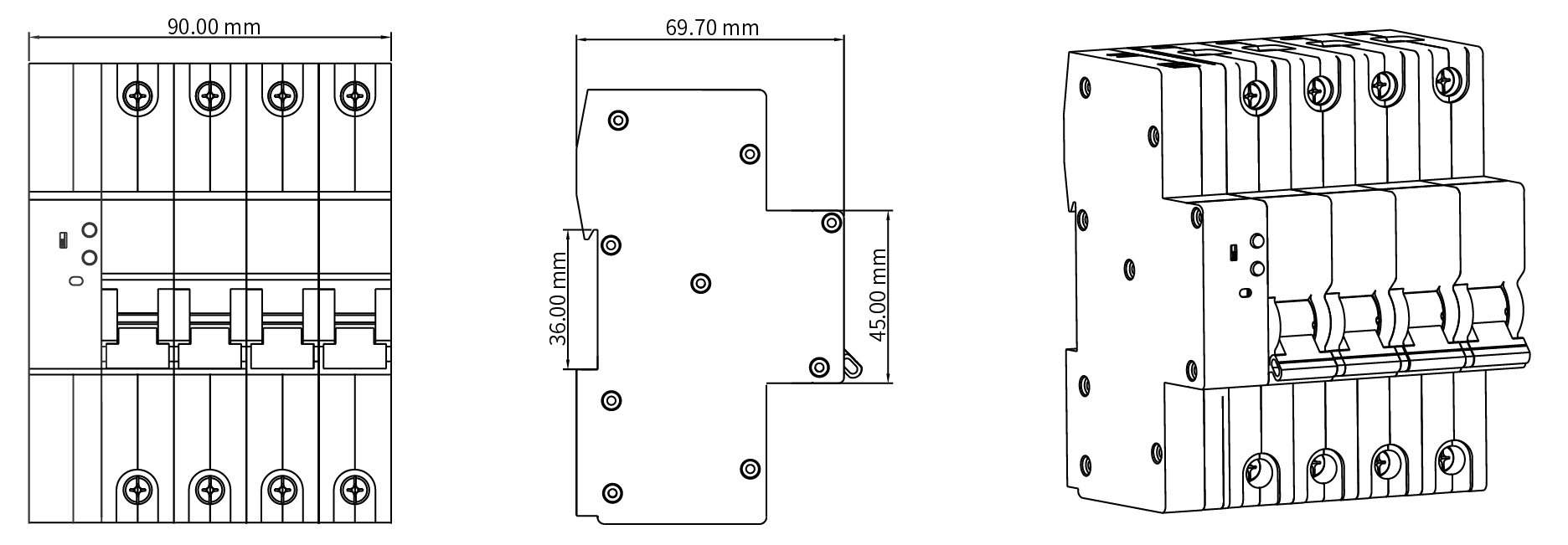

  产品尺寸
